CALIPRI X

Automatisierte Radsatzmessungen

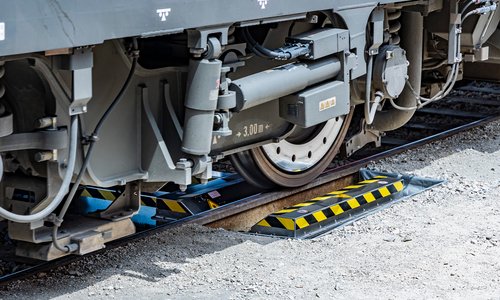

CALIPRI X ist ein für die Bahnindustrie entwickeltes automatisiertes und festinstalliertes System für das Messen von Radsätzen auf dem Gleis. Dank des Systems entfallen zeit- und kostenintensive manuelle Messungen. Präzise Messergebnisse stehen in Sekundenschnelle bereit, sodass außerhalb der Toleranz liegende Bereiche sofort erkannt werden. Das System misst alle Radsatzparameter entsprechend der europäischen Norm EN 15313 – einschließlich des Radprofils, Raddurchmessers, Radinnenabstands, der äquivalenten Konizität sowie Sturz und Spur des Rades.

Eine genaue Kenntnis des Radzustandes ermöglicht Bahnbetreibern den Übergang von der intervall- zur zustandsbasierten und schließlich zur vorausschauenden Instandhaltung, die eine bessere Ressourcenplanung und erhebliche Betriebskosteneinsparungen ermöglicht.

Anwendung

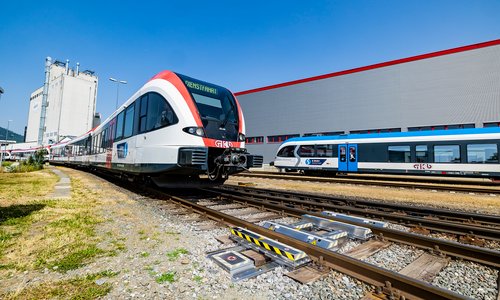

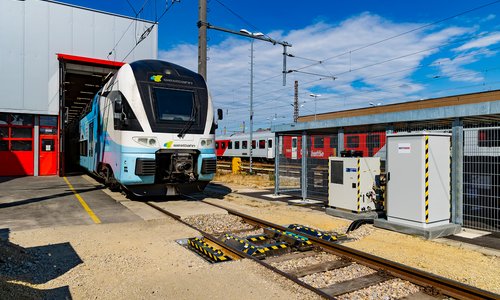

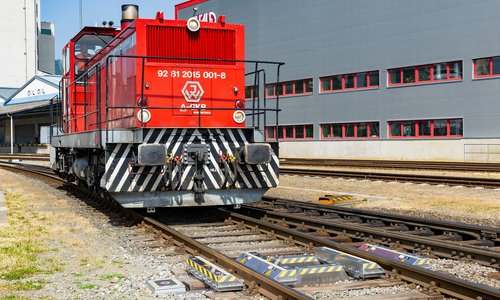

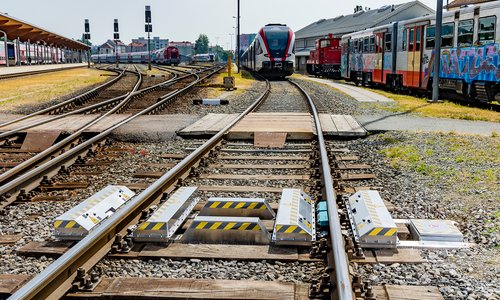

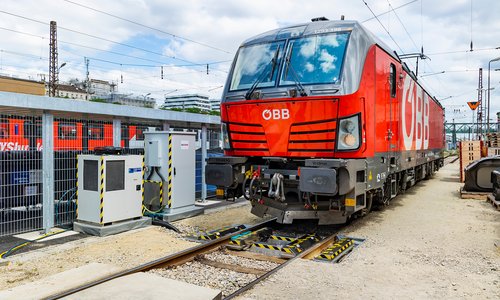

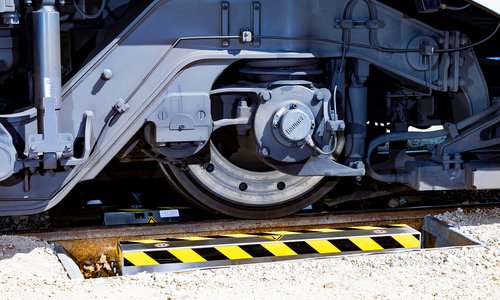

CALIPRI X lässt sich einfach an bereits vorhandenen, häufig befahrenen Gleisen installieren – beispielsweise in zuführungsgleisen vor Depots oder Werkstätten, Waschhallen oder an Abstellanlagen. Dies ermöglicht regelmäßige Messungen ohne zusätzlichen Arbeits- oder Kostenaufwand und erfüllt die Anforderungen für einen sicheren Betriebszustand.

In Kombination mit CALIPRI Predictor, einer Cloud-Anwendung zur Datenspeicherung und -analyse, werden Messergebnisse sofort automatisch gespeichert. Das erspart den Wartungsteams Zeit- und Arbeitsaufwand. Mit CALIPRI X und den Analysen von CALIPRI Predictor wird der sichere Betrieb von Zügen und Wagons mit längeren und besser vorhersehbaren Wartungsintervallen, weniger Ausfallzeiten und reduzierten Lebenszyklus-Kosten gewährleistet. Die Lösung stellt die Rückführbarkeit der Messergebnisse, sowie jederzeit den weltweit ortsunabhängigen Zugriff auf Messergebnisse und Analysen durch Flottentechniker, Werkstattbesitzer und weiteres Personal sicher.

Gemessene Parameter:

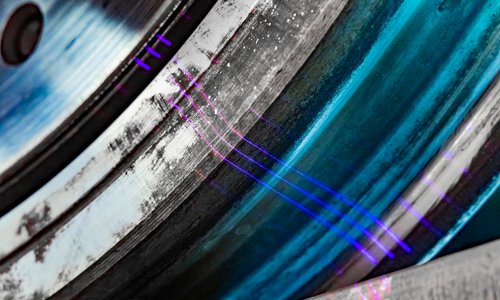

Radprofil
  • Spurkranzhöhe Sh
  • Spurkranzbreite Sd
  • Spurkranzflankenmaß qR
  • Hohllauf PH
  • Radbreite L
  • Überwalzung S
RaddurchmesserLaufkreisdurchmesser D
Spurmaß
  • Radinnnenabstand AR
  • Spurmaß SR
Sonstiges
  • Äquivalente Konizität E
  • Radsturz C
  • Spur T

Zuverlässige Messung

  • Die bewährten CALIPRI-Messprinzipien liefern bei jeder Messung präzise und höchst zuverlässige Ergebnisse.
  • Die integrierte Temperaturstabilisierung und -kompensation erlaubt den Betrieb bei jeder Witterung das gesamte Jahr über.
  • Hochentwickelte und effiziente Rekalibrierungsverfahren sichern langfristig höchste Genauigkeit.
  • Automatisierte Messungen verhindern Bedienfehler.
    > Weniger ungeplante Ausfallzeiten der Fahrzeuge.
    > Sicherer Betrieb der Züge mit längeren Wartungsintervallen.
    > Reduzierte Lebenszykluskosten.

Hohe Verfügbarkeit der Messergebnisse

  • Konzipiert für den ganzjährigen 24/7-Betrieb.
  • Dank einer robusten Sensoreinheit ohne bewegliche Teile hält das System den rauen Umgebungen des Schienenverkehrs stand und ist besonders wartungsarm.
  • Garantierte Langzeitverfügbarkeit des Systems.
  • Keine Anlaufverzögerung: Das System ist jederzeit messbereit.
    > Weniger Systemausfallzeiten.
    > Kein Zeit- und Arbeitsaufwand für manuelle Messungen.
    > Reduzierte Arbeitskosten und erhöhte Wartungseffizienz.
  • Ferndiagnosen des Messsystems und Support geben Sicherheit und Vertrauen.
